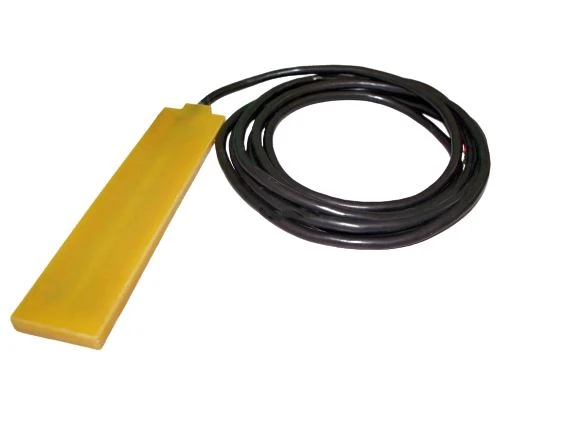

Osjetnik topline tla

1.Uvod u proizvod

Ry-drt senzor toplinskog toka tla (poznat i kao GG; ploča toplotnog toka tla"," mjerač protoka topline") uglavnom se koristi za mjerenje energetske bilance tla i toplinske vodljivosti sloja tla. Senzor toplinskog toka tla koristi termopilu za mjerenje gradijenta temperature, koji se sastoji od dva različita metalna materijala. Termopilot detektor prima toplinsko zračenje koje može proizvesti termoelektrični potencijal između dva čvora različitih materijala. Izlazni napon osjetnika toplinskog toka je u obliku napona, koji je proporcionalan toplinskom toku. Izlazni napon je milivoltni signal, koji čita sustav za prikupljanje podataka.

Izlazno zračenje osjetnika toplinskog toka je w / m2, što se obično izražava G

G=MV × koeficijent osjetljivosti

Svaki senzor toplinskog toka tla daje kalibrirani koeficijent osjetljivosti.

U procesu upotrebe moramo obratiti pažnju na pozitivne i negativne strane osjetnika toplinskog toka. Ispravan je položaj okrenut prema gore, jer nakon što površina tla apsorbira neto sunčevo zračenje, on prenosi energiju u duboki sloj tla u obliku molekularne vodljivosti, kako bi se povećala temperatura donjeg sloja tla. Drugim riječima, toplinski tok tla je pozitivan kada je temperatura površine tla niska. Na temperaturi dubokog sloja toplina će se prenijeti iz dubokog sloja tla, a toplotni tok tla negativan. Taj se postupak naziva izmjenom topline u tlu.

Za godinu dana toplotni tok tla mijenja se s godišnjim dobima. Ljeti je toplinski tok tla pozitivan, odnosno toplina ulazi u sloj tla, a vrijednost je velika; zimi je toplinski tok tla negativan, a toplina u tlu ispušta se u atmosferu, ali količina je mala.

2.Tehnički podaci

3.Instalacija i održavanje

Ugradnju RY-DRT osjetnika toplinskog toka tla treba odabrati na reprezentativnom mjestu unutar područja istraživanja. Ako je površina tla složenija, senzor treba postaviti na učinkovito mjesto s nižim područjem pokrivanja i uravnoteženijim protokom topline tla.

Prvo upotrebite malu lopatu za kopanje vertikalne jame, odredite udaljenost od senzora toplinskog toka do vrha tla prema zahtjevima korisnika' a zatim iskopajte vodoravni rez na bočnoj strani jame nožem da površina tla ostane netaknuta ili na minimumu. Bez oštećenja, umetnite osjetnik toplinskog toka u vodoravni rez. Da bi se mogao izmjeriti točan toplinski tok tla, ploča toplinskog toka mora biti u punom kontaktu s tlom.

Zapamtite, nemojte voditi izlaznu žicu ploče toplinskog toka izravno na površinu tla. Mali dio izlazne žice ploče toplinskog toka treba zakopati u tlo kako bi se smanjilo provođenje topline izlazne žice.

Nakon što su instalirani svi senzori, pobrinite se da što prije vratite iskopano tlo.
